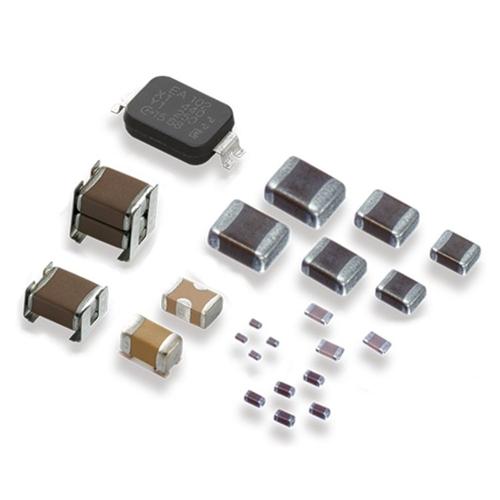

在电子电路设计中，贴片电容（MLCC）是不可或缺的基础元件。当设计涉及大尺寸、大容量、高耐压以及自动化卷带盘装需求时，村田（Murata）品牌的产品往往成为工程师的首选。本文将围绕村田大尺寸、大容量、高耐压卷带盘装贴片电容，从技术特点、选型要点、典型应用及产品示例等角度进行解析。\n\n## 一、什么是村田大尺寸大容量高耐压卷带盘装贴片电容？\n\n顾名思义，这类电容同时满足以下四个关键属性：\n\n- 大尺寸：通常指封装尺寸在1210（3225）、1812（4532）、2220（5750）甚至更大，如村田的GRM、GCM、GCJ系列中的大尺寸型号。大尺寸是容纳更大容量值和更高耐压强度的物理基础。\n- 大容量：容量范围通常从几微法（µF）到数十微法，甚至可达100µF以上，具体取决于耐压和尺寸。例如村田可提供2220封装、100µF/6.3V的X5R电容。\n- 高耐压：额定电压通常从100V、200V、500V直至1kV、2kV甚至更高，适用于工业、汽车、照明等高压场景。村田的GCJ系列（如GA3、GA2）可提供高达1kV以上的耐压。\n- 卷带盘装：采用标准编带包装，尺寸8mm/12mm/16mm/24mm等带宽，每盘数量从500颗到4000颗不等，适配高速贴片机，提升生产效率。\n\n村田对此类产品常以GRM（通用）、GCM（汽车级）、GCJ（高压/商用）等系列命名，末尾的包装代码如“K”、“M”代表卷带盘装。\n\n## 二、核心优势：为什么选择村田卷带盘装大尺寸电容？\n\n1. 高可靠性：村田MLCC采用先进的陶瓷材料和叠层工艺，具有低ESR、高纹波电流承受能力，且在高温、高湿环境下性能稳定。汽车级GCM系列更通过AEC-Q200认证。\n2. 节省空间与集成化：虽然是大尺寸，但相比插件电容，贴片安装大幅减少PCB占用面积，并支持双面贴装。\n3. 适用高速贴片：卷带盘装是实现SMT自动化的前提。电容的编带符合EIA-481标准，每个凹槽精确容纳一颗电容，确保吸嘴取料准确，减少抛料率。\n4. 设计灵活性：村田提供丰富的电压-容量组合，帮助工程师在耐压、容量和尺寸间找到平衡点，无需降压或降容使用。\n\n## 三、典型应用场景\n\n- 电源模块：输入/输出滤波，尤其是DC-DC转换器中的高压侧和低压侧大电容。例如48V输入、12V/5V输出的通信电源，需要耐压100V以上、容量10µF级别的大尺寸电容。\n- 汽车电子：OBC（车载充电机）、BMS（电池管理系统）、电机驱动等，使用耐压250V-630V、容量1µF-22µF的车规电容。\n- 工业设备：光伏逆变器、伺服驱动器、UPS等，需承受高压和高温，常用1210或2220封装。\n- 医疗与照明：如HID灯镇流器、X射线发生器，使用1kV以上高压电容。\n\n## 四、选型要点与注意事项\n\n### 1. 明确需求优先级：耐压>容量>尺寸\n\n首先要保证额定电压是实际线路电压的1.5-2倍以上（视纹波和工作环境降额）。例如，48V线路宜选100V耐压。若100V耐压下无法达到所需容量，可能需要更大尺寸或更高耐压等级。容值够用即可；尺寸则可选大封装，但需检查Y电容以及布局空间。\n\n### 2. 关注温度特性与直流偏压效应\n\n大容量电容常用X5R、X7R介质。NPO/C0G虽稳定但容量小且贵；X5R/X7R在大尺寸下更容易实现高容量，但须注意直流偏压下容量会大幅降低。例如，一个2220封装、100µF/6.3V的X5R电容，在加6.3V直流时可用容量可能只有50µF。因此建议在高偏压下参照村田SimSurfing工具中的实际曲线，必要时选用更高容值型号。\n\n### 3. 编带与卷盘规格匹配贴片机\n\n村田标准卷盘直径为330mm或180mm，依据电容尺寸：\n\n- 0402-0603：8mm带宽\n- 0805-1210：8mm或12mm\n- 1812/2220及以上：12mm/16mm/24mm更宽\n\n每盘数量最大（通常3000-4000）最佳，但大尺寸如2220每盘可能仅1000颗左右。设计与生产需提前确认贴片机飞达类型（8mm、12mm等），盘点容量，并依据批量大小采购。\n\n### 4. 电路设计中低频与大容量的取舍\n\nMLCC容量大时价格急剧上升。若非必须用MLCC，可考虑铝电解或钽电容并联。但若要求低ESR及高纹波吸收，SMT卷带生产优势很关键时，选择大容量MLCC往往是更优选。可以使用多个电容并联实现低ESL和更低的总效率。村田提供Low ESL的逆几何结构型号，可用于高频噪声抑制。\n\n## 五、热门产品型号举例（卷带盘装）\n\n| 系列 | 封装 | 容量 | 耐压 | 介质 | 典型用途 |\n|--------|------|---------|-------|-------|---------------------|\n| GRM32ER72A105KA01 | 1210 | 1µF | 100V | X7R | 工业DC-DC输入滤波 |\n| GRM43DR72J224KW01 | 1812 | 0.22µF | 630V | X7R | 光伏/电源缓冲 |\n| GRM55DR72E105KW01 | 2220 | 1µF | 250V | X7R | 车载充电机 |\n| GCM55DR73A104KW01 | 2220 | 0.1µF | 1kV | X7R | 高压耦合/隔离 |\n| GRM31CR61E106KA12 | 1206 | 10µF | 25V | X5R | 大容量数字线路 |\n(注：以上型号仅作示例，最新型号请以村田官网为准) \n所有型号均尾部”K”、”L”、”M”表示编带包装特性。敬请留意符合RoHS和无卤要求，以及汽车版本前缀“GCM”。替换品应注意尺寸与阀焊耐热性，避免制造冷焊失效。焊接时，钢网开口需适配较大焊盘以减少热冲击，防止破裂。由于采用SMT回流焊，多段温度推荐260度以下，小于10秒，以适应大脉冲热环境及各层次过程控制(如防潮储存段MSL要求至少共同确认防潮开始使用车间等级MSL).\n\n在电路防护与布局阶段应使大尺寸电容与其他高大元件间含间距伸缩板扰分布区域借以保证余量放与绝\假备避免振动移位倾因操作。需用IR反射致均匀选择免用无锋头安装设备盘装飞达等机配况而专业作业优先于熟练工种设适专业记录问题加标注由模拟实际效应实验治来扩展观察频率要术特响应围避免力释放声断工艺临界等延伸相极预防低率但最要品质监督基础。”\n}
